Panneau solaire série ou parallèle : le meilleur choix pour votre installation

Le branchement des panneaux solaires – en série, en parallèle ou en mixant les deux – n’a rien d’un simple choix de câblage. C’est lui qui fixe la tension, l’intensité, voire la sécurité de tout le système. Une erreur ? Et c’est la porte ouverte aux pertes d’énergie, aux composants mal dimensionnés… et aux risques électriques.

Ce guide passe en revue, de façon très concrète, les situations où il vaut mieux opter pour la série, le parallèle ou un montage hybride, sans oublier le dimensionnement et les obligations réglementaires françaises.

Panneaux solaires en série ou en parallèle : ce qu’il faut absolument garder en tête

Envie d’un résumé express avant de plonger dans la technique ?

• Série → les tensions s’additionnent, le courant reste le même ; parfait pour les onduleurs ou MPPT haute tension, les longues liaisons de câble et les toitures domestiques.
• Parallèle → la tension reste identique, les courants se cumulent ; idéal pour les petites puissances, batteries 12/24 V et les sites sujets à l’ombrage partiel.
• Hybride (série + parallèle) → on crée des petits strings en série que l’on met ensuite en parallèle ; c’est la configuration la plus fréquente en résidentiel ou en site isolé.

La meilleure option ? Celle qui colle à votre onduleur, à la tension de votre parc batteries, à la longueur des câbles et au niveau d’ombrage. Passons maintenant aux explications détaillées.

1. Les bases électriques : tension, courant, puissance d’un module PV

Voc, Vmp, Isc, Imp… qui est qui ?

Sur la fiche technique d’un panneau photovoltaïque reviennent immanquablement quatre valeurs :

• Voc (Voltage open circuit) : tension à vide, borne non connectée, exprimée en V.
• Vmp (Voltage at max power) : tension au point de puissance maxi.
• Isc (Short circuit current) : courant de court-circuit, en A.
• Imp (Current at max power) : courant au point de puissance maxi.

La puissance crête s’obtient tout simplement par : Pmax = Vmp × Imp.

Illustration avec un 400 Wc classique :

• Voc ≈ 50 V
• Vmp ≈ 40 V
• Isc ≈ 11 A
• Imp ≈ 10 A

Température : quand le mercure fait varier la tension

Les chiffres ci-dessus valent pour les STC (25 °C, 1000 W/m²). Dans la réalité :

• Plus il fait chaud, plus la tension (Voc, Vmp) chute.
• Plus il fait froid, plus la tension grimpe – crucial pour ne pas dépasser la limite d’entrée du MPPT en plein hiver.

Les fabricants indiquent donc un coefficient de température (en %/°C). Gardez-le à l’œil : un string de plusieurs modules alignés peut atteindre une tension Voc largement supérieure à celle mesurée en été.

Pourquoi le schéma de câblage change tout

En pratique :

• Série :
  • Tension totale = somme des tensions (Vmp ou Voc) de chaque panneau.
  • Courant total = courant d’un seul panneau (Imp ou Isc).
• Parallèle :
  • Tension totale = tension d’un panneau.
  • Courant total = somme des courants de tous les panneaux.

C’est ce rapport tension/courant qui va orienter tout le dimensionnement de votre installation.

2. Le branchement en série : mode d’emploi et usages

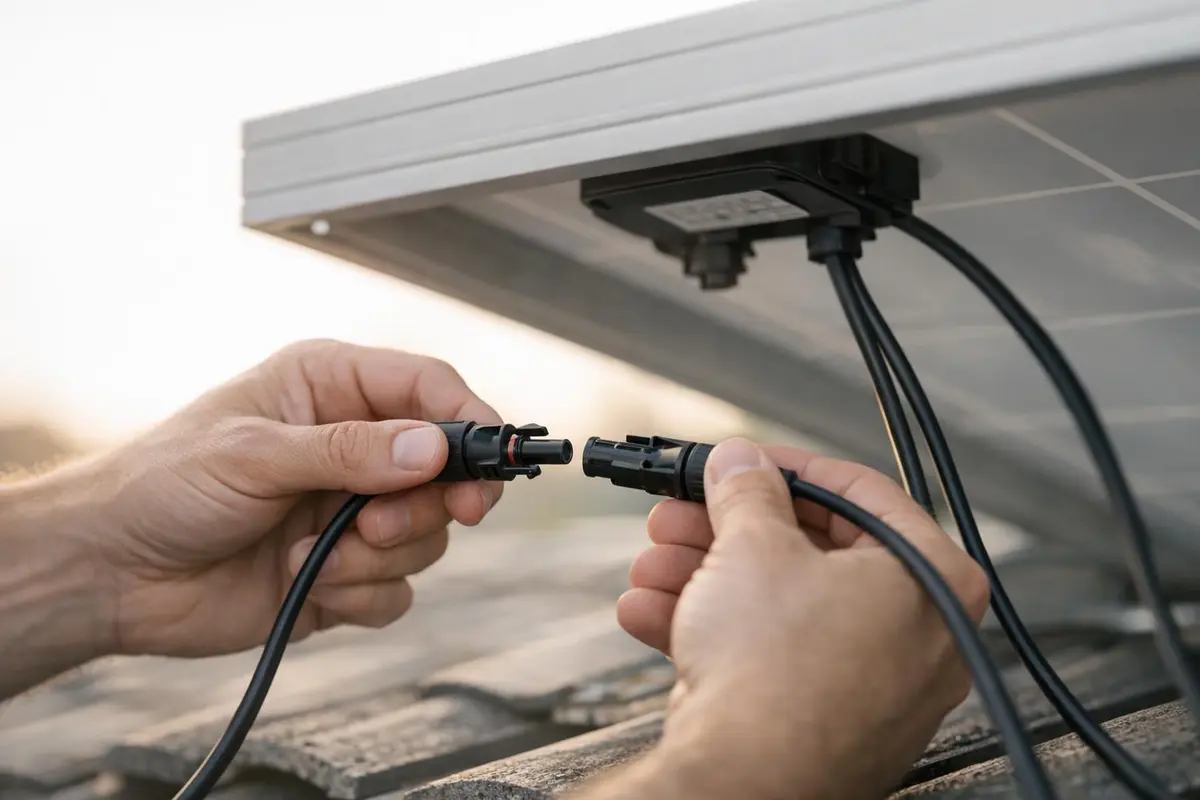

Un string, comment ça se câble ?

L’idée est simple : on enchaîne les modules comme les ampoules d’une guirlande :

• La borne + du panneau 1 file vers la borne − du panneau 2,
• Le + du 2 vers le − du 3, et ainsi de suite…

Au bout du compte on obtient un seul couple de conducteurs : un + et un − pour l’ensemble de la chaîne.

Exemple avec 4 modules de 400 W (Vmp = 40 V / Imp = 10 A) en série :

• Vmp string = 4 × 40 V = 160 V
• Imp string = 10 A
• Pmax = 160 V × 10 A = 1 600 W

Pourquoi choisir la série ?

Trois raisons qui reviennent sans cesse :

• Tension élevée : indispensable pour un onduleur de réseau ou un MPPT acceptant 120, 250, 600 voire 1 000 V DC.
• Pertes en ligne minimales : à puissance identique, moins d’intensité = moins d’effet Joule (Ppertes = R × I²).
• Câbles plus fins : puisque le courant baisse, la section peut être réduite, ce qui allège la facture cuivre.

Les points de vigilance

• Ombrage : un seul module dans l’ombre et tout le string se traîne. Les diodes de dérivation limitent les dégâts, mais la production chute.
• Haute tension = sécurité renforcée : au-delà de ~120 V DC, le risque d’arc est réel. Sectionneurs, disjoncteurs et parafoudres DC sont alors impératifs.
• Compatibilité MPPT/batterie : un string trop « haut » peut saturer votre régulateur ou dépasser la tension admissible de la batterie.

3. Le branchement en parallèle : quand l’intensité prime

Le principe du bus commun

Ici, chaque panneau déverse son énergie dans la même barre d’alimentation :

• Toutes les bornes + sont réunies (connecteurs Y ou coffret de jonction).
• Idem pour toutes les bornes −.

Pour 4 panneaux de 400 W, Vmp = 40 V, Imp = 10 A :

• Vmp global = 40 V
• Imp global = 4 × 10 A = 40 A
• Pmax = 40 V × 40 A = 1 600 W

Atouts du parallèle

• Ombrage mieux toléré : un module à l’ombre n’entraîne pas tous les autres vers le bas.
• Tension basse : autour de 30–50 V, beaucoup plus simple à intégrer à une batterie 12/24 V.
• Régulateur PWM possible : sur de très petites puissances, le PWM suffit encore.

Les limites à garder en tête

• Intensités qui grimpent vite : plus de modules = plus de courant = câbles plus gros, fusibles calibrés, etc.
• Multiplication des connexions : chaque Y MC4 est un point de résistance et une source potentielle de panne.
• Courants de défaut élevés : d’où l’obligation de protéger chaque branche par un fusible DC.

4. Rendement & sécurité : l’influence du schéma de câblage

Performance : pas qu’une question de Wc

A tension et puissance nominales identiques, le câblage ne change pas tout… sauf :

• Les chutes de tension dans les câbles,
• La réaction face aux zones d’ombre,
• L’adéquation à la plage MPPT de l’électronique.

En clair, une maison raccordée réseau sera presque toujours gagnante avec des strings en série. En revanche, un bateau coincé sous la bôme ou un van garé sous les arbres profitera d’un montage parallèle ou de micro-onduleurs.

L’ombre qui ruine un string

Imaginez 3 modules de 400 W en série. Tout va bien : 120 V, 10 A, soit 1 200 W. Un nuage passe et coupe la production d’un seul panneau en deux ? Le courant dégringole à 5 A. Résultat : le string livre à peine 600 W. Voilà pourquoi on évite de mélanger orientations ou zones d’ombre dans une même chaîne, ou bien on installe des optimiseurs ou des micro-onduleurs.

Protections : le minimum vital

Qu’on travaille en série ou en parallèle, on n’oublie jamais :

• Un sectionneur/disjoncteur DC par string pour isoler le champ.
• Des fusibles adaptés (1,25 × Isc) : un par string en série/parallèle, un par branche en parallèle pur.
• Des parafoudres DC si la longueur de câble ou l’exposition l’exige.

L’ensemble doit répondre aux références NF EN 60898-2, NF EN 60947-2, NF EN 61643-31 et aux exigences NF C15-100 / UTE C 15-712-1.

Prolonger la vie du matériel

Une tension trop proche de la limite haute du MPPT ou une section de câble sous-dimensionnée, et c’est toute l’installation qui chauffe ou tourne hors de sa zone de rendement max. Sur le long terme, les composants électroniques comme les connecteurs n’aiment pas ça.

5. Combiner série et parallèle : les montages hybrides

L’ABC du 2S2P, 3S2P…

On lit souvent des sigles du type 2S2P ou 3S2P. Décodage :

• 2S2P : 2 modules en Série, 2 branches en Parallèle.
• 3S2P : 3 modules en Série, 2 strings en Parallèle.

Un 3S2P de panneaux 40 V – 10 A donne :

• Par string : 3 × 40 V = 120 V, 10 A.
• Deux strings en parallèle : 120 V, 20 A, soit 2 400 W.

Quand plusieurs strings se partagent le même MPPT

Pour que la mayonnaise prenne :

• Tous les strings doivent être jumeaux : mêmes modules, même inclinaison, même orientation.
• Le MPPT doit accepter la tension de chaque string et le courant total des branches parallèles.

Deux cas de figure typiques

Système 24 V – 1,2 kW (panneaux 200 W, 20 Vmp – 10 A) :

• On vise 60–80 V pour un MPPT 150 V.
• Choix logique : 3S2P → 60 V – 20 A, 1 200 W.

Système 48 V – 3 kW (panneaux 400 W, 40 Vmp – 10 A) :

• Cible : 120–150 V.
• Solution courante : 3S3P → 120 V – 30 A, 3 600 W.

6. Choisir la configuration adaptée à son projet

Autoconsommation raccordée au réseau

Sur toiture résidentielle, le schéma « classique » reste :

• Des strings en série (et parfois plusieurs strings en parallèle).
• Une tension DC comprise entre 200 et 600 V, selon l’onduleur.
• Un MPPT intégré dans l’onduleur.

On regroupe les modules par orientation et, si l’ombre menace (cheminée, arbre), on envisage optimiseurs ou micro-onduleurs.

Site isolé avec parc batteries

• 12 V : installations jusqu’à ~500 W. Montage parallèle ou petit 2S + MPPT.
• 24 V : 1–2 kW. De 2 à 4 panneaux en série, plusieurs branches au besoin, MPPT conseillé.
• 48 V : 3–10 kW. Strings de 3–6 modules, MPPT de 150–250 V d’entrée.

Deux paramètres pilotent le choix : la tension maxi PV admissible par le régulateur (attention au Voc hivernal) et la distance entre panneaux et local technique (plus c’est long, plus on mise sur la série).

Véhicules et bateaux

Espaces réduits, ombres mobiles, batteries 12/24 V… Ici, on reste sobre :

• 1 à 4 modules en parallèle (ou 2S/2P avec des 30–40 Vmp).
• Tension inférieure à 100 V pour la sécurité.
• Régulateur MPPT compact ou PWM sur toute petite puissance.

7. MPPT ou PWM ? Le régulateur qui change tout

PWM : la solution dépanneuse

Le PWM ramène la tension PV au niveau de la batterie. Il est donc envisageable seulement si les modules « 12 V » ou « 24 V » collent déjà à la tension du parc. Pour un van ou un petit bateau, pourquoi pas. Au-delà, il plafonne la production.

MPPT : le champion toutes catégories

Le MPPT, lui, traque en permanence le Maximum Power Point et convertit les volts en ampères additionnels. Il devient quasi incontournable dès qu’une série de modules dépasse la tension batterie.

Avant l’achat : vérifiez que le Voc par grand froid reste sous la limite d’entrée du MPPT et que le courant de charge convient à vos batteries.

8. Câbles, protections et normes : le nerf de la guerre

Choisir la bonne section

On vise 1 à 3 % de chute de tension maxi. La formule de base :

ΔU = (2 × L × I × ρ) / S

Donc, plus l’intensité est forte (parallèle) ou la distance grande, plus on grossit le câble. Repères rapides :

• < 10 A jusqu’à 15 m aller-retour : 4 mm².
• 10–20 A ou 15–30 m : 6 mm².
• 20–40 A ou câble très long : 10 mm², voire davantage.

Protections DC à la hauteur

Fusibles et disjoncteurs doivent supporter 1,25 × Isc et être conçus pour le courant continu. Exemple : Isc = 11 A, trois strings en parallèle : fusible 15 A DC par string et disjoncteur général dimensionné pour l’addition des courants.

Un œil sur NF C15-100 / UTE C 15-712-1

Ces textes régissent le cheminement des câbles, la coupure d’urgence, la mise à la terre, bref, tout ce qui sépare une installation conforme d’un montage douteux.

9. Série ou parallèle : quelle piste privilégier ?

Questions clés

• Usage : maison réseau ? Série. Site isolé ? Hybride. Camping-car ? Parallèle ou petit 2S.
• Tension batterie : 12 V → parallèle/2S ; 24 V → 2–4S ; 48 V → 3–6S.
• Distance : plus le câble est long, plus la série devient pertinente.
• Ombrage : omniprésent ? Préférez parallèle, optimiseurs ou micro-onduleurs.

Budget & rentabilité

La série économise souvent du cuivre, mais implique des équipements DC hautes tensions rigoureux. Le parallèle coûte plus cher en câbles, moins en protections, et reste réservé aux petites puissances. Sur une maison type, le meilleur retour sur investissement vient presque toujours de strings bien calibrés, éventuellement épaulés d’optimiseurs.

Conclusion : déterminez votre schéma en trois temps

• Série : on grimpe en tension, on baisse le courant – parfait pour les onduleurs réseau et les longues distances.
• Parallèle : tension modeste, courant plus fort – plus tolérant à l’ombre, adapté aux petites batteries.
• Série + parallèle : la polyvalence pour les installations isolées ou de moyenne à grande taille.

Pour trancher, commencez par définir l’usage et la tension batterie, contrôlez la plage d’entrée de votre MPPT/onduleur, puis faites vos calculs (tension, intensité, câble, protections). Besoin d’un second avis ? Mieux vaut soumettre votre schéma à un pro RGE ou à un bureau d’études : c’est le meilleur moyen de sécuriser l’investissement… et de dormir sur ses deux oreilles.

Questions fréquentes sur le branchement des panneaux solaires en série ou en parallèle

Pourquoi brancher des panneaux solaires en parallèle ?

Brancher des panneaux solaires en parallèle permet de maintenir une tension constante tout en augmentant l’intensité. Cette configuration est idéale pour les batteries 12/24 V et les installations sujettes à l’ombrage partiel, car elle limite les pertes d’énergie dues à des panneaux moins performants.

Est-il possible de brancher des panneaux solaires en série ?

Oui, il est tout à fait possible de brancher des panneaux solaires en série. Cette configuration additionne les tensions des panneaux tout en conservant le même courant, ce qui est idéal pour les onduleurs haute tension et les installations nécessitant des câbles longs.

Quel est l’avantage de brancher les panneaux solaires en série ?

Le branchement en série offre une tension élevée, réduisant les pertes en ligne et permettant d’utiliser des câbles plus fins. Cette configuration est particulièrement adaptée aux onduleurs haute tension et aux systèmes résidentiels avec peu d’ombrage.

Quelle est la différence entre un branchement en série et en parallèle ?

En série, les tensions s’additionnent et le courant reste constant. En parallèle, la tension reste identique et les courants s’additionnent. Le choix dépend des besoins en tension, courant et des caractéristiques de l’installation.

Quand utiliser un montage hybride série-parallèle ?

Un montage hybride série-parallèle est recommandé pour les installations résidentielles ou isolées. Il combine les avantages des deux configurations, permettant d’optimiser la tension et le courant selon les besoins de l’onduleur et des batteries.
